風速センサモジュール（一体型）
HWS-19-ONE

特許第6332932号

特許第6846025号

センサデバイスの特徴

  • 小型・軽量・高耐久性
  • 0.0～20.0 m/s.の測定範囲。
  • 風速測定値と気温測定値を出力。
  • 改良されたプローブ形状によって、従来品よりも指向性誤差を低下。
  • 設定値は内蔵FlashROMに記録されます。電源投入度に再設定する必要はありません。
  • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
  • アナログ出力での風速値出力も可能。
  • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2種類を搭載。
  • 周期的な計測値自動出力も可能。周期は0.25秒～10秒周期の間で設定可能。
  • 動作の安定化を向上させる、外付WDT（ウォッチドックタイマ）を搭載。

主な特徴：指向性が少ない

指向性誤差とは

左の図は、どの方向からの風をどの程度検知できるかを表した、“指向性”を表した図です。 「理想」は、どの角度からの風も、同じように感度を持つ「指向性の少ない」センサになり、赤のラインの特性になります。 安価な熱式風速センサの多くは、計測対象の流れ方向が決まっています。 “指向性プローブ例“の様に、正面からの流れは正確に測れるものの、角度がずれると、計測値が低くなる特性を持っています。 住環境や自然環境下など、流れ方向が不定の場所での計測には、指向性の少ないセンサが求められます。

水平方位の指向性

HWS-19-ONEは、どの方向からの風に対しても、ある程度の誤差範囲で検出可能な能力を持っています。
HWS-16-ONEに比べて、5%ほど指向性誤差が低減されています。

※左記の図は5m/s.時の計測値の一例です。保証値ではありません。

簡易風向検出機能

簡易風向検出機能を搭載

HWS-19-ONEには、簡易風向検出機能が備わっています。1軸の風向検出機能を備えており、風がセンサの表側から吹いているのか、裏側から吹いているのかが判るようになっています。

アプリケーション

  • エアコン機器内、空調システムの流量制御／流向制御・モニタ用センサとして
  • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
  • データセンタの空調管理用として
  • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
  • クリーンルームや感染症対策、分煙等のエアフローの把握として
  • 空調機器やエアリークの動作把握に
  • 工場など、ワークへの気流影響把握に
  • その他、風の把握をしたいアプリケーションに

風速センサモジュール　デモムービー

活用事例

HWS-19-ONEを実際に活用した事例が下記ページにて紹介されています。
是非御一読下さい。

■国立極地研究所

「超軽量風速計でドローンによる風速計測を実現 ～安全飛行と気象観測に貢献～」
https://www.nipr.ac.jp/info/notice/20221114.html

■国立極地研究所 観測隊ブログ

「雲の直接観測」
https://nipr-blog.nipr.ac.jp/jare/20230107post-318.html


■Drones 2022, 6(10), 289
「Wind Speed Measurement by an Inexpensive and Lightweight Thermal Anemometer on a Small UAV 」
https://www.mdpi.com/2504-446X/6/10/289

外形図

仕様

型式HWS-19-ONE-N （標準型）
HWS-19-ONE-F （ガード付）
方式熱型 風速検出方式（ヒートプローブ式）
測定範囲0.00～20.00m/sec.
指向性誤差T.B.D. (参考：±10%)
応答性T.B.D. （参考： T90 15 秒）
電源入力3.5～5V の安定化電源
消費電力T.B.D. (【参考値】 150mW 以下※1)
保護回路サージアブソーバ（通信回路）
外付ウォッチドックタイマ（オプション）
計測値出力シリアル通信、アナログ電圧出力
・シリアル通信
　出力項目：風速計測値、気温計測値
　ボーレート：9.6～38.4kbps／ストップビットなし／パリティなし／フロー制御なし。
　送信モード：定期的送信モードと、コマンドによる双方向通信モードを利用可能。
　信号レベル：3.3V CMOS レベル
・アナログ電圧出力※2
　出力信号：0.15-3.15V 出力
　出力レンジ：任意に設定可能
使用環境0～50℃ 20～90%RH
結露および水滴付着の無き事
大きさ15mm×32mm×7mm （HWS-19-ONE-N）
15mm×38mm×7mm （HWS-19-ONE-F）
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1 ヒータ消費電力を削減し消費電力を下げる事ができます。
分解能に影響します。生産オプションになります。
※2 オプションです。

HWS-19-ONE 仕様書

ダウンロード（PDF 477KB）

HWS-19-ONE 取扱説明書

ダウンロード（PDF 575KB）

風速センサモジュール（プローブ分離型）
HWS-19-DIS

特許第6332932号

特許第6846025号

センサデバイスの特徴

  • 0.0～20.0 m/s.の測定範囲（プローブにより、測定範囲は異なります）。
  • 風速測定値と気温測定値を出力。
  • プローブ分離型のため、流体に影響が少ない小型検出部を使用可能です。
  • 複数種のプローブから、目的にあった検出部を選択できます。
  • 設定値は内蔵FlashROMに記録。起動の度に再設定する必要はありません。
  • 計測値などの情報は、シリアル信号で出力可能。最大通信速度38,400bps。
  • アナログ出力での風速値出力も可能。
  • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2種類を搭載。
  • 周期的な計測値自動出力も可能。
  • 動作安定性が向上するWDT（ウォッチドックタイマ）搭載

主な特徴：指向性が少ない

指向性誤差とは

左の図は、どの方向からの風をどの程度検知できるかを表した、“指向性”を表した図です。
「理想」は、どの角度からの風も、同じように感度を持つセンサになり、赤のラインの特性になります。
安価な熱式風速センサの多くは、計測対象の流れ方向が決まっています。“指向性プローブ例“の様に、正面からの流れは正確に測れるものの、角度がずれると、計測値が低くなる特性を持っています。
住環境や自然環境下など、流れ方向が不定の場所での計測には、指向性の少ないセンサが求められます。

水平方位の指向性

HWS-19-DISに接続できるP-X19CLは、どの方向からの風に対しても、ある程度の誤差範囲で検出可能な能力を持っています。

※左記の図は、計測値の一例です。保証値ではありません。

主な特徴：検出部が薄い

検出部は、わずか極薄1.5ｍｍ

プローブ部は、板厚0.4mmを使用しています。
検出素子も含めて検出部の厚みは1.5㎜。
流れ場の影響を小さくしつつ、指向性を低減させています。

主な特徴：簡易風向検出機能

HWS-19-DISには、簡易風向検出機能が備わっています。
1軸の風向検出機能を備えており、風がセンサの表側から吹いているのか、裏側から吹いているのかが判るようになっています。

アプリケーション

  • エアコン機器内、空調システムの流量制御／流向制御・モニタ用センサとして
  • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
  • データセンタの空調管理用として
  • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
  • クリーンルームや感染症対策、分煙等のエアフローの把握として
  • 空調機器やエアリークの動作把握に
  • 工場など、ワークへの気流影響把握に
  • その他、風の把握をしたいアプリケーションに

風速センサモジュール　デモムービー

外形図

構成図

仕様

型式HWS-19-DIS
方式熱型 風速検出方式（ヒートプローブ式）
測定範囲0.00～20.00m/sec. ※プローブによる
指向性誤差プローブによる
応答性プローブによる
電源入力3.5～5V の安定化電源
消費電力T.B.D. (【参考値】 150mW 以下※1)
保護回路サージアブソーバ（通信回路）
外付ウォッチドックタイマ（オプション）
計測値出力シリアル通信、アナログ電圧出力
・シリアル通信
　出力項目：風速計測値、気温計測値
　ボーレート：9.6～38.4kbps／ストップビットなし／パリティなし／フロー制御なし。
　送信モード：定期的送信モードと、コマンドによる双方向通信モードを利用可能。
　信号レベル：3.3V CMOS レベル
・アナログ電圧出力※2
　出力信号：0.15-3.15V 出力
　出力レンジ：任意に設定可能
使用環境0～50℃ 20～90%RH
結露および水滴付着の無き事
大きさ15mm×28mm×7mm （本体のみ）
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1：プローブの品種により異なります。
※2：オプションです。

HWS-19-DIS 仕様書

ダウンロード（PDF 608KB）

HWS-19-DIS 取扱説明書

ダウンロード（PDF 1,044KB）

風速センサモジュール（ハーネス一体型）

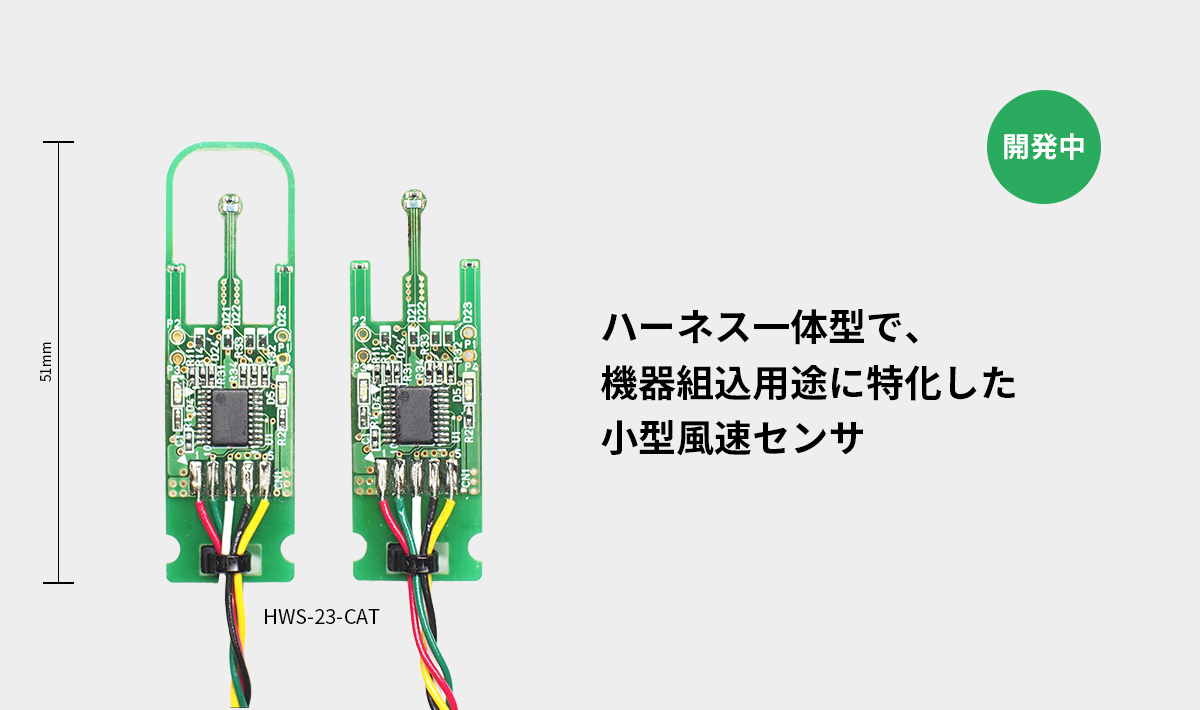

HWS-23-CAT

HWS-23-CATは開発中です

※本品は開発中の品です。予告なく仕様が変更される場合があります。

※写真は試作品です。最終製品と異なる場合があります。

※商品化に見合わないと判断された場合は、市販化されない場合があります。

センサデバイスの特徴

    • 小型・軽量・高耐久性。
    • 0.0～20.0 m/s.の測定範囲。
    • 風速測定値と気温測定値を出力。
    • 設定値は内蔵FlashROMに記録されます。電源投入度に再設定する必要はありません。
    • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
    • アナログ出力での風速値出力も可能。
    • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2種類を搭載。
    • 周期的な計測値自動出力も可能。周期は0.25秒～10秒周期の間で設定可能。
    • 動作の安定化を向上させる、外付WDT（ウォッチドックタイマ）を搭載。
    • ハーネス直付けモデルのため、機器への組込利用が容易。また、耐久性を向上させるコート処理が容易です。
    • 通信信号線の電圧レベルは電源と共通。

アプリケーション

    • エアコン機器内、空調システムの流量制御／流向制御・モニタ用センサとして
    • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
    • データセンタの空調管理用として
    • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
    • クリーンルームや感染症対策、分煙等のエアフローの把握として
    • 空調機器やエアリークの動作把握に
    • 工場など、ワークへの気流影響把握に
    • その他、風の把握をしたいアプリケーションに

外形図

仕様

型式HWS-23-CAT-N：ノーマル
HWS-23-CAT-F：フレーム付き
方式熱型 風速検出方式（ヒートプローブ式）
測定範囲0～20m/s.
指向性誤差±12％（参考値）
応答性約15秒（T90 参考値）
電源入力5V　安定化電源
消費電力T.B.D. ※1
保護回路サージアブソーバ（通信回路）
外付ウォッチドックタイマ
計測値出力シリアル通信： 5V CMOSレベル
アナログ電圧出力： 1ch※2
使用環境0～50℃
20～90%RH　結露および水滴付着の無き事（未コート品）
大きさHWS-23-CAT-N ： (H)45mm×(W)15mm×(D)7mm
HWS-23-CAT-F ： (H)51mm×(W)15mm×(D)7mm
※ハーネス部を除く
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1 ヒータ消費電力を削減し消費電力を下げる事ができます。分解能に影響します。生産オプションになります。
※2 オプションです。

風速センサモジュール
HWS-16-ONE

特許第6332932号

センサデバイスの特徴

  • 小型・軽量・高耐久性で、計測から演算部分までをワンパッケージ化。
  • 指向性が少なくなる形状。
  • ガード付きモデルも用意。
  • 0.0～20.0 m/s.の測定範囲。
  • 風速測定値と気温測定値を出力。
  • 設定値は内蔵FlashROMに記録されます。電源投入度に再設定する必要はありません。
  • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
  • アナログ出力での風速値出力も可能（オプション）。
  • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2種類を搭載。

主な特徴：指向性が少ない

指向性誤差とは

左の図は、どの方向からの風をどの程度検知できるかを表した、“指向性”を表した図です。
「理想」は、どの角度からの風も、同じように感度を持つ「指向性の少ない」センサになり、赤のラインの特性になります。

安価な熱式風速センサの多くは、計測対象の流れ方向が決まっています。
“指向性プローブ例“の様に、正面からの流れは正確に測れるものの、角度がずれると、計測値が低くなる特性を持っています。
住環境や自然環境下など、流れ方向が不定の場所での計測には、指向性の少ないセンサが求められます。

HWS-16-ONEは、どの方向からの風に対しても、ある程度の誤差範囲で検出可能な能力を持っています。

※上記の図は5m/s.時の計測値の一例です。保証値ではありません。

アプリケーション

  • エアコン機器内、空調システムの流量制御／流向制御・モニタ用センサとして
  • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
  • データセンタの空調管理用として
  • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
  • クリーンルームや感染症対策、分煙等のエアフローの把握として
  • 空調機器やエアリークの動作把握に
  • 工場など、ワークへの気流影響把握に
  • その他、風の把握をしたいアプリケーションに

風速センサモジュール　デモムービー

外形図

仕様

型式HWS-16-ONE N （標準型）
HWS-16-ONE F （ガード付）
方式熱型 風速検出方式（ヒートプローブ式）
測定範囲0.00～20.00m/sec.
電源入力3.5～5V の安定化電源
消費電力【参考値】 150mW 以下※1
計測値出力シリアル通信、アナログ電圧出力
・シリアル通信
　出力項目：風速計測値、気温計測値
　ボーレート：9.6～38.4kbps／ストップビットなし／パリティなし／フロー制御なし。
　送信モード：定期的送信モードと、コマンドによる双方向通信モードを利用可能。
　信号レベル：3.3V CMOS レベル
・アナログ電圧出力※2
　出力信号：0-3.0V 出力
　出力レンジ：任意に設定可能
使用環境0～50℃ 20～90%RH
結露および水滴付着の無き事
大きさ15mm×30mm×7mm （HWS-16-ONE N）
15mm×34mm×7mm （HWS-16-ONE F）
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1：ヒータ消費電力を削減し消費電力を下げる事ができます。分解能に影響します。
※2：オプションです。

HWS-16-ONE 仕様書

ダウンロード（PDF 472KB）

HWS-16-ONE 取扱説明書

ダウンロード（PDF 521KB）

風速センサモジュール

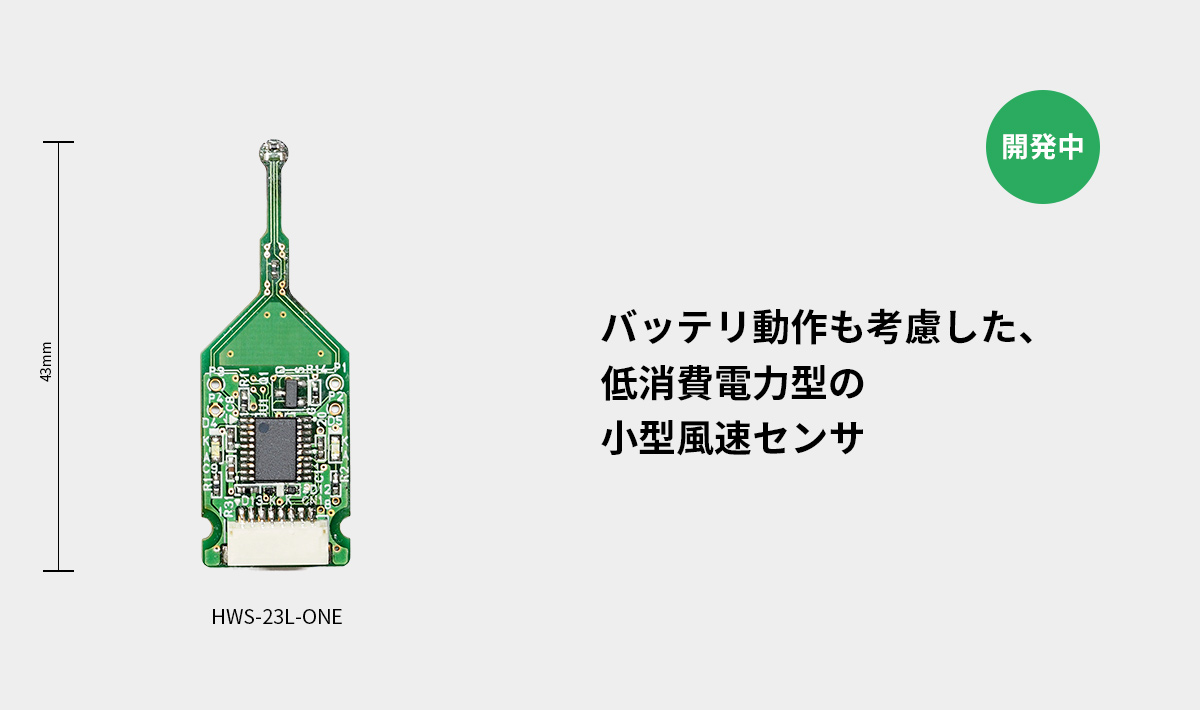

HWS-23L-ONE

HWS-23L-ONEは開発中です

※本品は開発中の品です。予告なく仕様が変更される場合があります。

※写真は試作品です。最終製品と異なる場合があります。

※商品化に見合わないと判断された場合は、市販化されない場合があります。

センサデバイスの特徴

    • 小型・軽量・高耐久性
    • 風速測定値と気温測定値を出力。
    • 設定値は内蔵FlashROMに記録されます。電源投入度に再設定する必要はありません。
    • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
    • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2種類を搭載。
    • 従来よりも約10分の１の低消費電力化。電池駆動のアプリケーションにも対応。

アプリケーション

    • エアコン機器内、空調システムの流量制御／流向制御・モニタ用センサとして
    • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
    • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
    • クリーンルームや感染症対策、分煙等のエアフローの把握として
    • 空調機器やエアリークの動作把握に
    • 工場など、ワークへの気流影響把握に
    • 空間の多点把握に。
    • バッテリ駆動アプリケーションに。
    • その他、風の把握をしたいアプリケーションに

外形図

仕様

型式HWS-23L-ONE
方式熱型 風速検出方式（ヒートプローブ式）
測定範囲T.B.D.
指向性誤差T.B.D.
応答性T.B.D.
電源入力3.5～5V　安定化電源
消費電力T.B.D.（弊社従来品に対し、1/10を目標）※1
計測値出力シリアル通信： 3.3V CMOSレベル
使用環境0～50℃
20～90%RH　結露および水滴付着の無き事
大きさ(H)43mm×(W)15mm×(D)7mm
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1 ヒータ消費電力を削減し消費電力を下げる事ができます。
分解能に影響します。生産オプションになります。
